Leitungswege bei Split-Klimaanlagen sauber planen

Welche Aufgabe die Kältemittelleitung erfüllt

Zwischen Innen- und Außengerät zirkuliert Kältemittel in einem geschlossenen Kreislauf. Übliche Split-Systeme verwenden dafür zwei Kupferleitungen mit unterschiedlichen Durchmessern. Je nach Betriebsart transportieren sie Kältemittel in verschiedenen Druck- und Zustandsbereichen. Hinzu kommen elektrische beziehungsweise steuernde Leitungen und separat der Kondensatweg.

Die Rohrleitungen sind kein beliebiger Verbindungsschlauch. Durchmesser, Material, zulässige Länge und Höhenunterschied richten sich nach der konkreten Innen-/Außengerätekombination. Verbindung und Inbetriebnahme gehören in qualifizierte Hände. Sauberkeit, Dichtheit und fachgerechte Verarbeitung sind Voraussetzungen für einen zuverlässigen Betrieb.

Für den Eigentümer ist vor allem der Trassenplan wichtig: Wo verlaufen die Leitungen, wie sichtbar sind sie, welche Bauteile werden durchdrungen und bleiben kritische Stellen erreichbar? Diese Entscheidungen fallen vor der Montage.

Zwei Rohre, verschiedene Bedingungen

Die beiden Kältemittelleitungen werden häufig als Flüssigkeits- und Gas- beziehungsweise Saugleitung bezeichnet. Ihre tatsächliche Funktion kann sich mit dem Kühl- oder Heizbetrieb ändern. Sie haben unterschiedliche Durchmesser und Temperaturzustände.

Die Leitungen werden nach Herstellervorgaben gedämmt. Insbesondere kalte Oberflächen können Luftfeuchtigkeit kondensieren lassen. Unzureichende oder unterbrochene Dämmung führt zu Tauwasser, Energieverlust und möglichen Schäden an Wand oder Kanal.

Verbindungsstellen und Ventile benötigen besondere Sorgfalt. Die Dämmung wird dort so geschlossen, dass keine kalten Metallflächen ungeschützt bleiben. Gleichzeitig müssen vorgesehene Servicebereiche zugänglich sein.

Die Leitungspaare werden nicht vertauscht oder nach optischen Wünschen in ungeeignete Dimensionen geändert. Das gewählte Gerät bestimmt die technischen Werte.

Zulässige Länge aus dem Datenblatt

Hersteller definieren eine Mindest- und/oder Höchstlänge sowie den zulässigen Höhenunterschied. Manche Systeme enthalten eine Kältemittelfüllung für einen bestimmten Längenbereich; darüber können nach Herstellervorgabe Anpassungen nötig werden. Diese Angaben sind modellspezifisch.

Ein sehr kurzer Weg ist nicht automatisch ohne Einschränkung zulässig. Überschüssiges Rohr wird ebenso wenig beliebig eng aufgerollt. Der Fachbetrieb plant die reale Länge innerhalb der Vorgaben und dokumentiert sie.

Lange Wege erhöhen Material, Kanal und Arbeitsaufwand. Sie können trotzdem sinnvoll sein, wenn ein besserer Außenstandort Schall oder Wartung verbessert. Die Entscheidung vergleicht technische Zulässigkeit, Kosten und Gebäudewirkung.

Bei Multisplit zählen Einzellängen, Gesamtlänge und herstellerspezifische Verteilung. Ein gemeinsames Außengerät bedeutet nicht eine einzige Leitung für alle Räume.

Höhenunterschied und Ölführung

Stehen Innen- und Außengerät auf verschiedenen Etagen oder liegt das Außengerät auf dem Dach, entsteht ein Höhenunterschied. Der Hersteller begrenzt ihn, weil Kältemittel- und Ölführung im System funktionieren müssen.

Ob zusätzliche konstruktive Maßnahmen erforderlich sind, richtet sich nach System und Verlauf. Pauschale Rohrschleifen oder selbst erfundene Siphons sind keine allgemeine Lösung. Der Fachbetrieb folgt den technischen Unterlagen.

Ein vertikaler Schacht kann mehrere Geschosse überbrücken, muss aber Befestigung, Dämmung, Brand- und Schallschutz berücksichtigen. Leitungen dürfen nicht frei an ihrem Eigengewicht hängen. Halterungen verhindern Bewegung und Scheuern.

Für das Angebot werden Höhen von Innen- und Außengeräten grob erfasst. Ein Dachstandort wird nicht nur horizontal vom Raum gemessen.

Den kürzesten sinnvollen Weg suchen

Kurze Leitungen reduzieren Material und sichtbare Kanäle. Eine direkte Durchführung durch die Außenwand ist daher häufig attraktiv. Sie ist aber nur gut, wenn Innen- und Außenposition ebenfalls für Luftführung, Schall und Service passen.

Ein längerer Weg kann den Luftstrom im Raum verbessern oder das Außengerät aus einem empfindlichen Bereich entfernen. Er muss innerhalb der Systemgrenzen bleiben und sauber befestigt werden. Der kleinste robuste Gesamtweg ist wichtiger als die absolut kürzeste Rohrstrecke.

Planen Sie zwei Varianten auf Fotos oder Grundriss. Berücksichtigen Sie Ecken, Fallrohre, Fenster, Dachkanten und späteren Zugang. Eine Luftlinie zwischen Geräten sagt wenig über die tatsächlich verlegte Länge.

Der Fachbetrieb misst die Trasse beim Aufmaß und weist im Angebot enthaltene Länge sowie Regeln für Abweichungen aus.

Sichtbarer Leitungskanal im Bestand

In fertigen Räumen werden Kältemittel-, Elektro- und teilweise Kondensatleitungen häufig in einem Kanal geführt. Das schützt die Dämmung und schafft ein geordnetes Erscheinungsbild. Kanalbreite und -höhe richten sich nach dem Leitungsbündel und den nötigen Biegeradien.

Verlauf, Farbe und Ecken werden vorab festgelegt. Ein Kanal entlang einer Raumkante wirkt oft ruhiger als eine diagonale Abkürzung. Er darf Türen, Vorhänge und Möbel nicht behindern. Kondensatgefälle kann die optische Linie beeinflussen.

Abdeckungen sollen für notwendige Kontrollen zugänglich bleiben, ohne dass sie sich im Alltag lösen. Außen werden UV- und Witterungsschutz berücksichtigt. Ungeeignete Klebebänder oder offen liegende Dämmung sind keine dauerhafte Ausführung.

Ein sichtbarer Kanal ist nicht automatisch minderwertig. Saubere Planung kann reversibler und wartungsfreundlicher sein als eine aufwendig verdeckte Trasse.

Verdeckte Leitungen

Leitungen können in vorbereiteten Schächten, Vorsatzschalen oder abgehängten Decken verlaufen. Das eignet sich besonders bei Neubau oder ohnehin anstehender Renovierung. Der technische Verlauf wird geplant, bevor Oberflächen geschlossen werden.

Die Dämmung darf nicht gequetscht werden. Biegeradien und Befestigungen bleiben erhalten. Verbindungs- oder Servicepunkte werden nicht unzugänglich eingemauert, wenn das System Zugriff verlangt. Kondensat benötigt weiterhin Gefälle oder eine Pumpe.

Vor dem Schließen wird die Installation geprüft und fotografisch dokumentiert. Ein Leitungsplan schützt bei späteren Bohrungen. Trockenbau und Maler arbeiten erst nach technischer Freigabe.

Ein vorhandener Installationsschacht ist nur geeignet, wenn Platz, Zugänglichkeit, Brand- und Schallschutz passen. Er wird nicht ohne Prüfung mit anderen Leitungen geteilt.

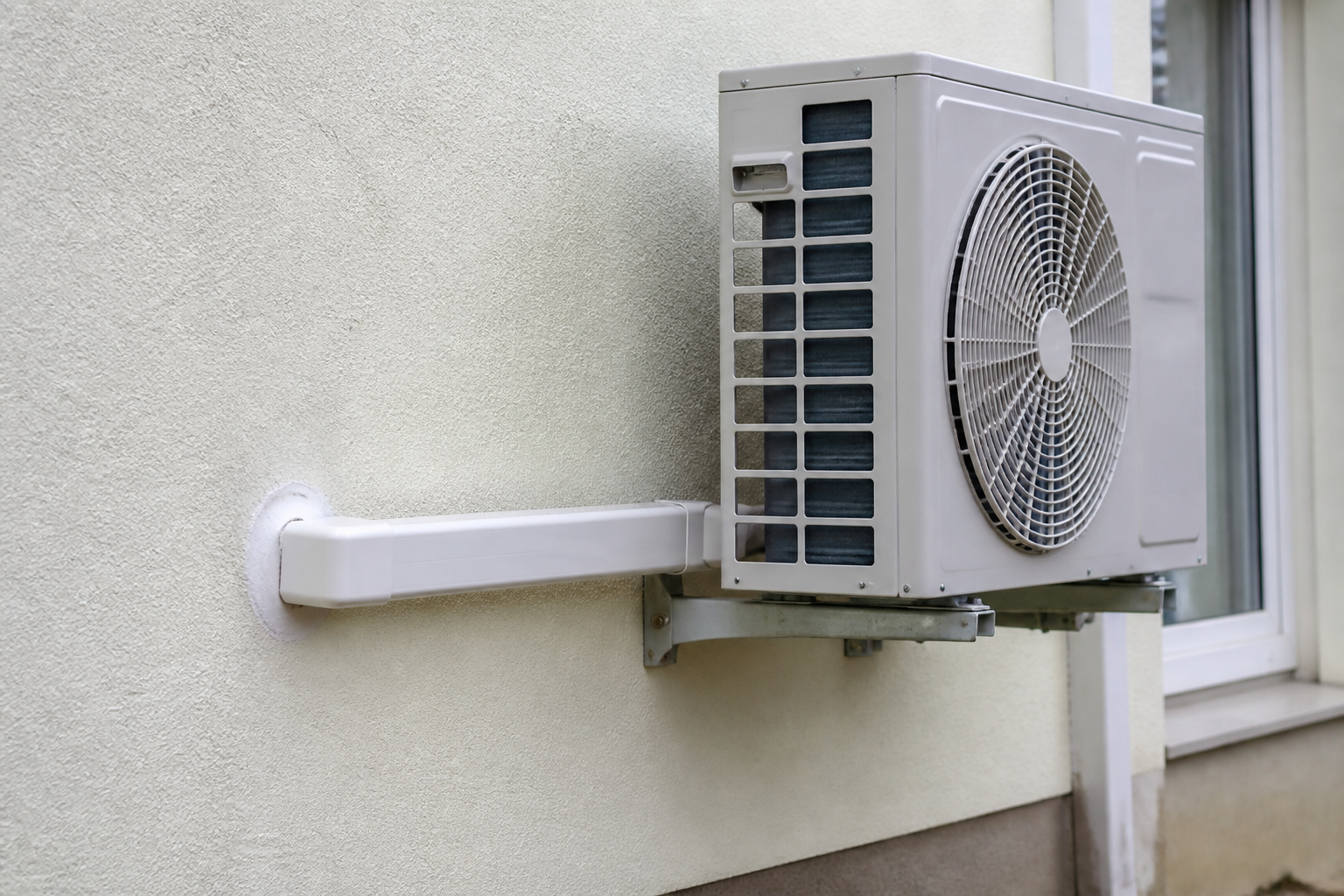

Wanddurchführung

Für den Weg nach außen wird eine Öffnung passend zum Leitungsbündel hergestellt. Der Bohrbereich wird auf bekannte Strom-, Wasser- und andere Installationen geprüft. Wandaufbau, Dämmung und mögliche besondere Anforderungen werden berücksichtigt.

Die Durchführung erhält eine sinnvolle Lage und gegebenenfalls Neigung. Leitungen werden vor scharfen Kanten geschützt. Innen und außen wird der Anschluss dauerhaft geschlossen, sodass Feuchtigkeit und Schlagregen nicht in den Wandaufbau gelangen.

Bei Wärmedämmverbundsystem, Naturstein, Holzbau oder besonderen Fassaden braucht die Ausführung dazu passende Details. Eine universelle Ausschäumung ist kein vollständiges Fassadenkonzept.

Die Außenöffnung bleibt zugänglich genug, um Leitungen fachgerecht zu führen und den Kanal wetterfest anzuschließen.

Biegeradien statt scharfer Knicke

Kupferleitungen lassen sich formen, dürfen aber nicht abgeknickt oder flachgedrückt werden. Der zulässige Biegeradius hängt von Durchmesser und Verfahren ab. Geeignete Werkzeuge ermöglichen saubere Bögen.

Enge Kanalwinkel müssen genügend Platz bieten. Eine optisch kleine Ecke ist wertlos, wenn das Rohr darin beschädigt wird. Leitungen stehen nicht unter Zug und werden so befestigt, dass Vibrationen keine Scheuerstellen erzeugen.

Auch beim Anschluss an Innen- und Außengerät bleibt ein spannungsfreier Verlauf wichtig. Das Gerät wird nicht durch steife Leitungen aus seiner Position gedrückt. Bewegungen und Temperaturänderungen werden entsprechend der Montagevorgaben aufgenommen.

Beschädigte oder geknickte Leitungen werden nicht hinter einem Kanal versteckt, sondern fachgerecht ersetzt beziehungsweise korrigiert.

Dämmung und Tauwasser

Warme feuchte Raumluft kann an einer kalten Rohrfläche kondensieren. Die Dämmung verhindert diesen direkten Kontakt und reduziert Wärmeeintrag. Sie muss über die gesamte relevante Strecke geschlossen sein.

An Stößen, Bögen und Anschlüssen entstehen leicht Lücken. Sie werden mit zum System passendem Material dicht ausgeführt. Komprimierte Dämmung verliert Wirkung. Außen benötigt sie Schutz vor Sonne, Wetter, Tieren und mechanischer Beschädigung.

Tauwasserflecken am Kanal oder an der Wand sind kein normaler Begleiteffekt. Sie können auf unterbrochene Dämmung, eine Kondensatstörung oder andere Ursachen hinweisen und werden fachlich geprüft.

Kältemittelleitung und Kondensatschlauch sind unterschiedliche Wasserquellen. Eine Diagnose unterscheidet sie, statt nur sichtbares Wasser abzuwischen.

Befestigung und Schallschutz

Leitungen werden in geeigneten Abständen befestigt. Lose Rohre können vibrieren, an Bauteile schlagen oder Geräusche übertragen. Zu starre Befestigungen können ebenfalls Schallbrücken bilden. Das System wird spannungsarm montiert.

Wand- und Deckendurchführungen dürfen Schwingungen nicht unnötig weiterleiten. Rohrkontakt zu Konsolen, Metallkanten oder Verkleidungen wird vermieden. Besonders nahe Schlafzimmern sind saubere Führung und Entkopplung wichtig.

Ein leises Gerät kann durch schlecht befestigte Leitungen auffällig werden. Die akustische Abnahme umfasst daher nicht nur Innen- und Außengehäuse, sondern auch Kanäle und Durchführungen.

Verbindungen und Sauberkeit

Rohrenden bleiben während der Montage gegen Feuchtigkeit und Schmutz geschützt. Verbindungen werden mit geeignetem Werkzeug und nach den Vorgaben des Systems hergestellt. Unsachgemäße Bearbeitung kann Undichtigkeiten verursachen.

Vor Inbetriebnahme wird der Kältemittelkreis mit dem vorgesehenen Verfahren geprüft und vorbereitet. Arbeitsschritte und Messergebnisse werden entsprechend den Anforderungen dokumentiert. Einfaches Öffnen von Ventilen ohne fachgerechte Prüfung ist keine vollständige Inbetriebnahme.

Kältemittel wird nicht als regelmäßig zu verbrauchender Stoff betrachtet. Wenn später Menge fehlt, wird eine Ursache gesucht und behoben. Nachfüllen ohne Leckprüfung ist keine nachhaltige Wartung.

Der Betreiber öffnet den Kreis nicht selbst. Filterpflege und äußere Reinigung sind davon getrennte Nutzeraufgaben.

Gemeinsam mit dem Kondensatweg planen

Kältemittelleitungen können bergauf und bergab innerhalb der Systemgrenzen geführt werden. Kondensat folgt dagegen der Schwerkraft, wenn keine Pumpe vorhanden ist. Ein gemeinsamer Kanal muss deshalb den Ablauf besonders berücksichtigen.

Eine für die Kältemittelleitung elegante waagerechte Trasse kann für Kondensat ungeeignet sein. Der Plan entscheidet, ob ein kontinuierliches Gefälle möglich ist oder eine separate Führung beziehungsweise Pumpe nötig wird.

Pumpen erweitern die Freiheit, bringen aber Geräusch und Wartung. Besonders im Schlafzimmer kann eine leicht längere Gefälletrasse besser sein. Der Wasserweg wird vor der Innenposition geklärt, nicht nachträglich angehängt.

Bei der Inbetriebnahme wird der Ablauf geprüft, bevor Kanäle endgültig geschlossen sind.

Multisplit-Leitungsnetz

Mehrere Innengeräte benötigen eigene Verbindungen zur Außeneinheit oder zu vorgesehenen Verteilern. Die genaue Topologie richtet sich nach dem System. Gesamt- und Einzellängen sowie Höhenunterschiede werden gemeinsam geprüft.

Ein zentraler Schacht kann Leitungen bündeln, muss aber ausreichend Platz und saubere Zuordnung bieten. Jede Zone bleibt dokumentiert. Verwechslungen bei Anschlüssen werden durch Kennzeichnung und Prüfung vermieden.

Die Leistungsteilung des Außengeräts ist eine Auslegungsfrage und nicht aus Rohrlängen allein abzuleiten. Dennoch können lange oder unterschiedliche Wege die technischen Bedingungen der Kombination beeinflussen.

Ein späteres zusätzliches Innengerät lässt sich nur ergänzen, wenn Außeneinheit, Anschlüsse, Leistung und Trasse dafür vorgesehen sind. Ein leerer Kanal allein schafft keine Erweiterungsfreigabe.

Trassenplan für das Angebot

Ein gutes Angebot zeigt oder beschreibt:

• Innen- und Außengerätepositionen
• realistische Leitungslänge je Verbindung
• Höhenunterschiede und Zahl der Etagen
• sichtbare und verdeckte Abschnitte
• Kanalabmessung, Farbe und Außenwetterschutz
• Wand- und Deckendurchführungen
• Kondensatweg getrennt von der Rohrtrasse
• enthaltene Längen und Regeln für Mehrlängen
• Wiederherstellung geöffneter Oberflächen
• Dokumentation vor dem Verschließen

Unbekannte Bestandsbereiche werden als Annahme markiert und beim Aufmaß geklärt.

Leitungsweg konkret anfragen

Fotografieren Sie vollständige Wände innen und außen. Markieren Sie mögliche Geräteplätze und messen Sie grobe Entfernungen einschließlich Höhen. Nennen Sie, ob sichtbare Kanäle akzeptabel sind und welche Renovierung tatsächlich geplant ist.
