Außengerät der Klimaanlage richtig positionieren

Die Hauptaufgabe: Wärme an die Umgebung abgeben

Im Kühlbetrieb transportiert die Split-Klimaanlage Wärme aus dem Raum zum Außengerät. Dort strömt Außenluft über einen Wärmetauscher und nimmt die Wärme auf. Der Ventilator bläst erwärmte Luft wieder aus. Dieser Prozess braucht ungehinderte Zu- und Abluft.

Ein Außengerät darf deshalb nicht nur geometrisch in eine Nische passen. Wenn die warme Ausblasluft an einer Wand zurückprallt und wieder angesaugt wird, entsteht ein Luftkurzschluss. Das Gerät arbeitet unter ungünstigeren Bedingungen und kann Leistung verlieren. Dichte Verkleidungen, hohe Pflanzen oder abgestellte Gegenstände verursachen ähnliche Probleme.

Die erforderlichen Abstände stehen in den Unterlagen des konkreten Systems. Sie gelten zu Wänden, Decken, Boden und weiteren Geräten. Pauschale Abstände aus einem anderen Modell werden nicht übertragen. Auch der Raum vor der Ausblasseite bleibt frei.

Mehrere Standorte statt nur einen Wunschplatz prüfen

Markieren Sie zwei oder drei mögliche Außenpositionen und betrachten Sie jede gemeinsam mit Innenposition, Leitungsweg und Kondensat. Ein kurzer Leitungsweg kann wirtschaftlich sein, aber direkt unter einem Schlafzimmerfenster akustisch ungünstig. Ein entfernter Platz kann ruhiger wirken, verlangt jedoch mehr Leitung und Zugang.

Für jeden Kandidaten werden dieselben Kriterien bewertet: Luftaustausch, Tragfähigkeit, Schall, Sichtbarkeit, Leitungslänge, Höhenunterschied, Wasserweg und Wartung. So entsteht eine nachvollziehbare Entscheidung statt einer optischen Bauchwahl.

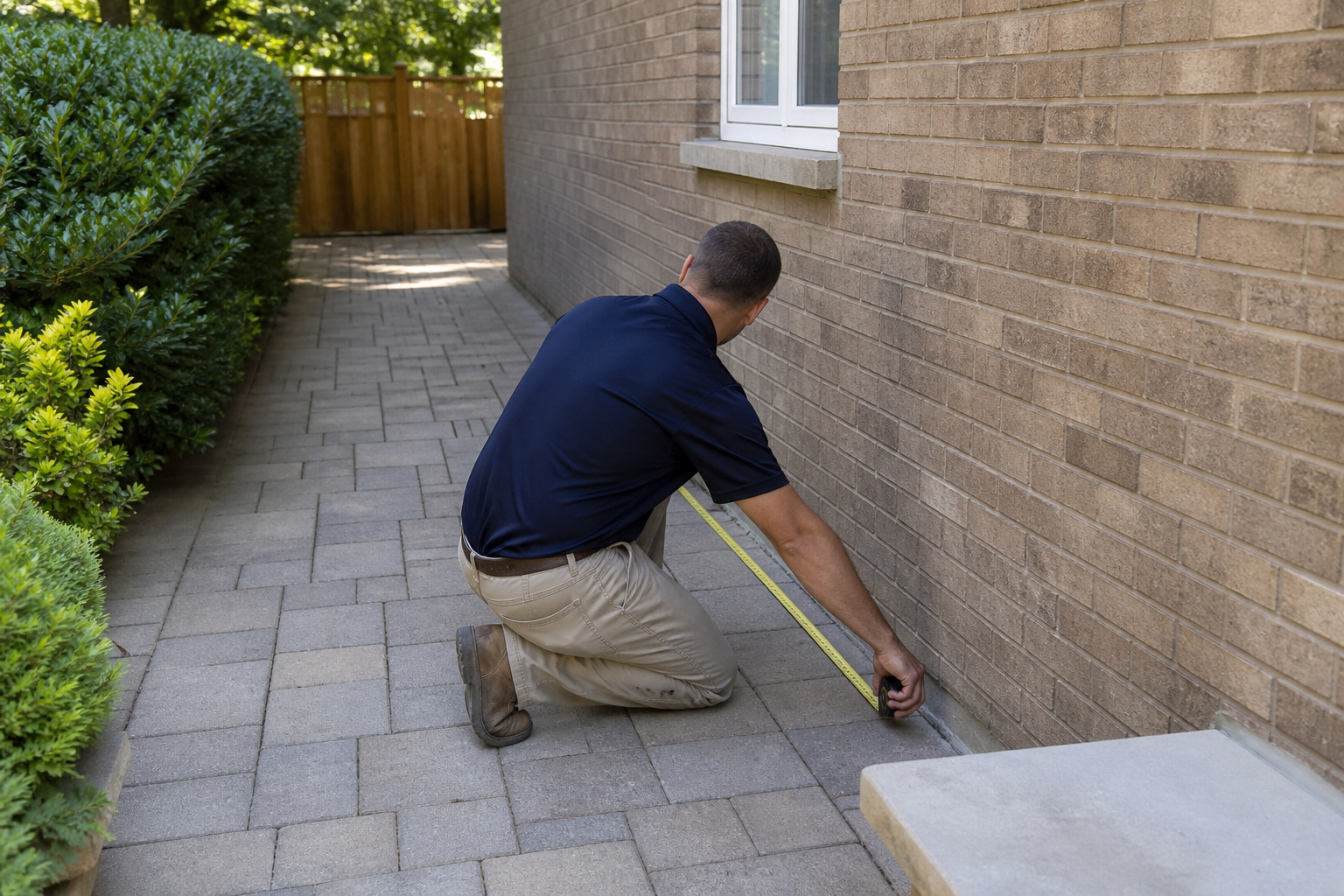

Fotos sollten die gesamte Umgebung zeigen. Ein enger Ausschnitt verbirgt gegenüberliegende Wände, Nachbarfenster oder Wege. Eine Skizze mit Entfernungen hilft dem Fachbetrieb bei der Vorprüfung; das Aufmaß bestätigt die reale Situation.

Bodenaufstellung

Ein bodennaher Standort ist für Montage und Wartung gut erreichbar. Das Gerät steht auf einem geeigneten Fundament, Sockel oder einer dafür vorgesehenen Konstruktion. Der Untergrund trägt das Gewicht dauerhaft und bleibt eben. Schwingungsentkopplung darf die Standfestigkeit nicht beeinträchtigen.

Die Einheit wird ausreichend über Boden und Umgebung positioniert, damit Laub, Spritzwasser, Schnee oder Vegetation die Luftwege nicht blockieren. Welche Höhe nötig ist, hängt von Gerät und Standort ab. Ein Kiesstreifen kann Wasser ableiten, ersetzt aber keine tragfähige Gründung.

Auf Wegen oder Terrassen darf das Gerät keine Stolperstelle bilden oder heiße Luft direkt auf Sitzplätze blasen. Schutz gegen spielende Kinder, Haustiere oder versehentliche Stöße kann sinnvoll sein. Ein Schutzbügel bleibt außerhalb der Luft- und Serviceflächen.

Pflanzen werden nicht so dicht gesetzt, dass sie später in den Wärmetauscher wachsen. Wartungspersonal braucht dauerhaft freien Zugang.

Wandkonsole

Eine Wandkonsole hält Bodenfläche frei und kann einen kurzen Leitungsweg ermöglichen. Wand und Befestigung müssen das Gerätegewicht, Betriebsbewegung und äußere Einwirkungen sicher aufnehmen. Bei gedämmten Fassaden ist eine fachgerechte Befestigung durch beziehungsweise an der Konstruktion erforderlich.

Körperschall ist bei Wandmontage besonders zu beachten. Verdichter- und Ventilatorbewegungen können über Konsole und Mauerwerk in Innenräume gelangen. Geeignete Schwingungselemente reduzieren die Übertragung, ersetzen aber keinen passenden Untergrund und Standort.

Eine Position nahe einem Schlafzimmer kann innen hörbar sein, obwohl außen der Luftschall gering wirkt. Beim Aufmaß werden empfindliche Räume auf beiden Seiten der Wand berücksichtigt. Leichte Bauteile verhalten sich anders als massive Außenwände.

Die Konsole bleibt für Service erreichbar. Eine hohe Fassadenposition verlangt dauerhaft sichere Zugangstechnik, nicht nur bei der Erstmontage.

Balkon und Loggia

Ein Balkon bietet oft eine zugeordnete, gut erreichbare Fläche. In Miet- oder Eigentumswohnungen sind Zustimmung und gemeinschaftliche Bauteile trotzdem zu klären. Eine Bodenaufstellung ist baulich anders als eine Befestigung an Brüstung oder Fassade.

Loggien können warme Abluft zurückhalten. Seitenwände, Decke und Brüstung bilden eine Nische, in der Zu- und Abluft ungünstig zirkulieren. Der Fachbetrieb prüft die konkreten Abstände und die Ausblasrichtung. Ein Sichtschutz vor dem Gerät kann die Situation verschlechtern.

Der Balkon bleibt nutzbar und sicher. Türen, Entwässerung und mögliche Rettungswege werden nicht blockiert. Warme Luft und Geräusch treffen nicht direkt den Sitzplatz oder den Nachbarbalkon.

Kondensat beziehungsweise Abtauwasser darf nicht auf darunterliegende Balkone oder die Fassade tropfen. Im Heizbetrieb wird Frost auf der Balkonfläche berücksichtigt.

Flach- und Steildach

Ein Dachstandort kann das Außengerät aus dem direkten Aufenthaltsbereich entfernen. Er bringt jedoch Wind, Witterung, Zugang und Abdichtung als zusätzliche Aufgaben. Aufständerung und Lastverteilung müssen zur Dachkonstruktion passen.

Durchdringungen der Dachhaut werden fachgerecht geplant und ausgeführt. Leitungen dürfen keine unkontrollierten Wasserwege schaffen. Auf Flachdächern können Schnee, stehendes Wasser und starke Sonneneinstrahlung auftreten. Das Gerät benötigt freien Luftaustausch und sichere Befestigung.

Wartung erfordert einen dauerhaft zulässigen Zugang und gegebenenfalls Absturzsicherung. Ein einmalig gestellter Kran macht den Standort nicht automatisch servicefreundlich. Künftige Kosten und Reaktionsmöglichkeiten werden vor der Entscheidung bewertet.

Schwingungen können sich über leichte Dachkonstruktionen übertragen. Eine weit entfernte Position ist deshalb nicht zwingend im Innenraum unhörbar.

Garage, Anbau und Nebendach

Ein Garagen- oder Anbaudach kann einen Mittelweg bieten: weniger sichtbar als der Boden, aber oft zugänglicher als das Hauptdach. Tragfähigkeit, Dachabdichtung und Schwingung bleiben zu prüfen. Die warme Abluft darf nicht gegen Hauswand oder Dachaufbau kurzgeschlossen werden.

Leitungen zum Innenraum können länger werden oder mehrere Bauteile queren. Zulässige Länge und Höhenunterschiede richten sich nach dem System. Sichtbare Außenkanäle werden wetterfest befestigt und gestalterisch geplant.

Ein Nebengebäude darf nicht ungeprüft als Montagegrund genutzt werden, besonders wenn Eigentum oder Konstruktion abweichen. Die vollständige Strecke wird beim Aufmaß betrachtet.

Luftschall richtig einordnen

Außengeräte erzeugen Geräusch durch Verdichter, Ventilator und Luftströmung. Datenblätter unterscheiden Schallleistung und Schalldruck. Schallleistung beschreibt die Quelle; Schalldruck hängt von Abstand und Umgebung ab. Werte werden nur bei gleicher Größe und Betriebsart verglichen.

Wände, Ecken und Innenhöfe reflektieren Schall. Eine Nische kann den Pegel in bestimmte Richtungen verstärken. Freie Aufstellung verteilt Schall anders. Eigene und fremde Fenster, Terrassen und Grundstücksbereiche gehören deshalb in die Standortbewertung.

Der reale Betriebszustand zählt. Ein Nachtmodus kann Drehzahl und Leistung begrenzen. Wenn mehrere Räume an heißen Nächten gleichzeitig Kühlung verlangen, muss das System unter dieser Begrenzung weiterhin passend arbeiten.

Welche konkreten Anforderungen am Standort gelten, wird fachlich und bei Bedarf mit zuständigen Stellen geklärt. Eine allgemeine Internetzahl ersetzt keine Einzelfallbewertung.

Körperschall und Schwingungen

Körperschall entsteht, wenn Schwingungen in Konsole, Boden, Dach oder Wand gelangen und an anderer Stelle hörbar werden. Er lässt sich nicht allein aus einem Luftschallwert ableiten. Untergrund und Befestigungsart bestimmen die Übertragung.

Schwingungsdämpfer werden für Gewicht und System passend gewählt. Zu weiche oder falsch montierte Elemente können Bewegungen verstärken oder die Stabilität beeinträchtigen. Rohrleitungen dürfen keine starre Schallbrücke bilden.

Bei einer Bodenaufstellung kann ein entkoppelter, massiver Untergrund günstig sein. Auf leichten Balkonen oder Dächern ist eine genauere Betrachtung nötig. Der Fachbetrieb prüft das Gesamtsystem statt nur Gummipuffer als Zubehör hinzuzufügen.

Nach der Inbetriebnahme wird auf ungewöhnliche Vibration geachtet. Lose Verkleidungen oder Kontakt zu Bauteilen werden korrigiert.

Witterung und freie Umgebung

Außengeräte sind für Außenbetrieb konzipiert, innerhalb der Herstellerbedingungen. Regen, Sonne und Temperatur gehören dazu. Dennoch müssen Luftwege, Aufstellung und elektrische Komponenten fachgerecht geschützt sein. Eine selbst gebaute Abdeckung kann mehr schaden als nutzen, wenn sie Luft staut.

Laub, Pollen und Schmutz sammeln sich am Wärmetauscher. Die Umgebung wird sauber gehalten, ohne Lamellen unsachgemäß zu beschädigen. Reinigungs- und Wartungshinweise des Herstellers gelten.

Im Winter dürfen Schneewehen oder Eis die Ansaugung nicht blockieren. Bei Heizbetrieb wird der Standort entsprechend erhöht oder geschützt, sofern dies für die lokale Situation nötig ist. Korrosive Umgebungen oder besondere Exposition werden bei Material und Wartung berücksichtigt.

Kondensat und Abtauwasser

Im Kühlbetrieb entsteht Kondensat hauptsächlich an den Innengeräten. Im Heizbetrieb wird der Außenwärmetauscher kalt und kann vereisen. Die Anlage taut ihn zeitweise ab; dabei fällt Wasser am Außengerät an.

Dieses Wasser braucht einen sicheren Weg. Es darf keine Gehfläche vereisen, Fassaden schädigen oder auf Nachbargrund gelangen. Eine Wanne, Ablaufleitung oder Begleitheizung wird nur eingesetzt, wenn Gerät und Standort dies fachlich erfordern.

Außenabläufe können selbst einfrieren. Gefälle, Dimension und Einleitstelle werden für Winterbedingungen betrachtet. Eine Ableitung, die im Sommer funktioniert, ist nicht automatisch im Heizbetrieb sicher.

Bei reinem Kühlbetrieb wird trotzdem geprüft, wie Regen- und Reinigungswasser am Standort ablaufen.

Leitungsweg und Serviceanschlüsse

Der Außenstandort beeinflusst Länge und Verlauf der Kältemittelleitungen. Zulässige Grenzwerte und gegebenenfalls erforderliche Anpassungen stehen in den Herstellerunterlagen. Lange Wege erhöhen Material und Montageaufwand, können aber für Schall oder Gestaltung sinnvoll sein.

Serviceanschlüsse müssen erreichbar bleiben. Das Gerät wird nicht mit der Anschlussseite dicht gegen eine Wand gesetzt, wenn dort später gearbeitet werden muss. Leitungskanäle schützen Dämmung vor Witterung und mechanischer Beschädigung.

Elektrische Abschaltung und Anschluss werden fachgerecht zugänglich ausgeführt. Das Wartungspersonal soll die Anlage sicher erreichen und freischalten können.

Mehrere Außengeräte

Bei mehreren Monosplit-Anlagen wirken Luftströme und Schallquellen gemeinsam. Geräte werden nicht so eng gestapelt oder gegenübergestellt, dass sie gegenseitig warme Luft ansaugen. Herstellervorgaben für Mehrfachanordnungen sind maßgeblich.

Schall lässt sich nicht durch simples Addieren einzelner Prospektwerte beurteilen. Position, Gleichzeitigkeit und Reflexionen spielen mit. Ein Multisplit-Außengerät kann die Zahl der Quellen verringern, ist aber möglicherweise größer und bildet einen gemeinsamen Ausfallpunkt.

Fassade und Wartungszugang werden als Gesamtbild geplant. Eine spätere zweite Anlage sollte nicht den Luftweg der ersten blockieren. Konkrete Erweiterungspläne werden berücksichtigt; vage Möglichkeiten rechtfertigen keine unnötige Konstruktion.

Standortvergleich als Checkliste

Bewerten Sie jeden Kandidaten nach denselben Fragen:

• Sind Zu- und Abluftabstände frei?
• Trägt der Untergrund die vorgesehene Montage?
• Wie wird Körperschall entkoppelt?
• Welche Fenster und Aufenthaltsbereiche liegen in Schallrichtung?
• Bleibt Leitungslänge innerhalb der Systemgrenzen?
• Wohin gelangt Wasser im Heizbetrieb?
• Ist das Gerät bei jedem Wetter sicher erreichbar?
• Können Filter, Wärmetauscher und Anschlüsse gewartet werden?
• Welche Zustimmung oder bauliche Freigabe ist nötig?
• Bleibt die Außenfläche praktisch nutzbar?

Der beste Standort erfüllt die technischen Kriterien mit dem kleinsten dauerhaften Aufwand. Reine Unsichtbarkeit ist kein eigenes Qualitätsmerkmal.

Außenstandort im Angebot festhalten

Fotos, Maße und eine markierte Außenansicht gehören zur Anfrage. Das Angebot benennt Montageart, Befestigung, Schwingungsentkopplung, Luftabstände, Zugangstechnik, Leitungsweg und Wasserführung. Annahmen werden beim Aufmaß bestätigt.
